■兩相步進電機驅動器MD2422特性
? PI 控制算法，低噪音，低振動，低發熱；
? 信號輸入：單端，脈沖+方向及雙脈沖；
? 內置微細分；
? 供電：最大可達 DC36V；
? 電流設定方便，16 檔可選，輸出電流峰值可達 2.2A；
? 靜止 1S 后電流減半
? 可驅動 4，6，8 線兩相步進電機，對不電機具有參數自動整定功能；
? 出廠默認最高細分 128,16 檔可調，可根據客戶要求定制；
? 光隔離差分信號輸入，輸入脈沖頻率最大 300KHz；
? 具有過壓、欠壓報警，相電流過流保護，馬達相位開路檢測等功能；
? 脈沖，方向和使能端子都有恒流輸入功能，可以直接連接輸入信號，而不用外加串聯電阻降壓限流保護。
? 高可靠性：采用多層板和表面貼封，功率器件留有足夠余量；
■兩相步進電機驅動器MD2422性能指標

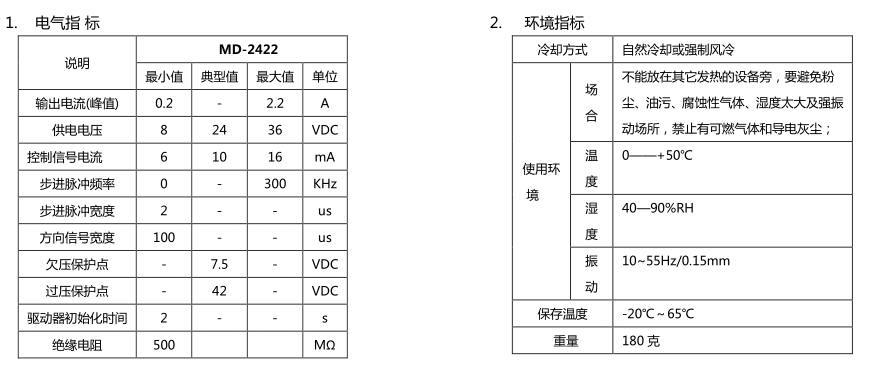

1. 電氣指標

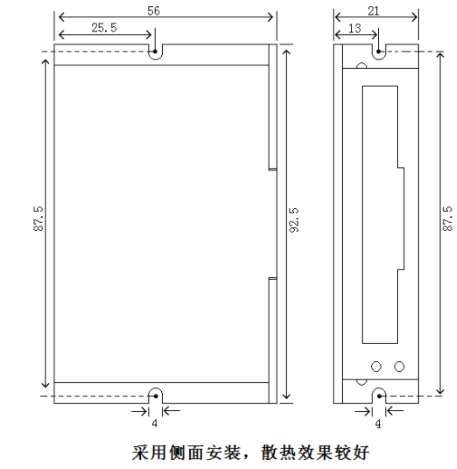

2. 機械尺寸

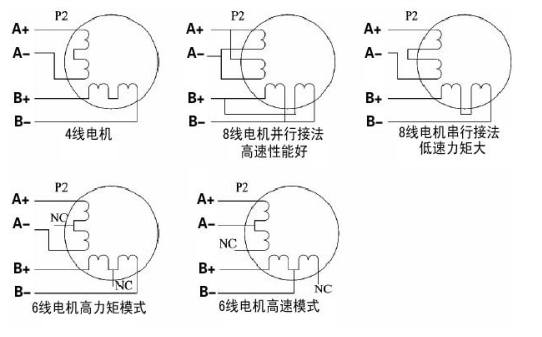

3 電機接線
MD2422具體使用見右側下載使用手冊參考
