■60mm系列閉環步進電機特性
歩距精度：5%
溫 度：80°CMax
環境溫度：-20°-+50°C
絕緣電阻：100M Ω Min 500VDC
耐 壓：500V AC 1minute
徑向跳動：最大0.02mm (450g負責)
軸向跳動：最大0.08mm (450g負責)
■ 60mm系列閉環步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
電機總長度 |
保持轉矩 |
額定電流 |
相電阻 |
相電感 |
轉子慣量 |
電機重量 |
|
Deg. |
V |
L |
N.m |
A |
Ω |
mH |
g.cm2 |
Kg |
|
|
SS2402A50F1000 |
1.8 |
2.26 |
90 |
2 |
5 |
0.39 |
2 |
490 |
1.1 |
|
SS2403A50F1000 |
1.8 |
2.26 |
108 |
2 |
5 |
0.39 |
2 |
690 |
1.3 |
■ 60mm系列閉環步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS2402A50F1000 SS2403A50F1000 |
MS-2806 MS-2806-R |

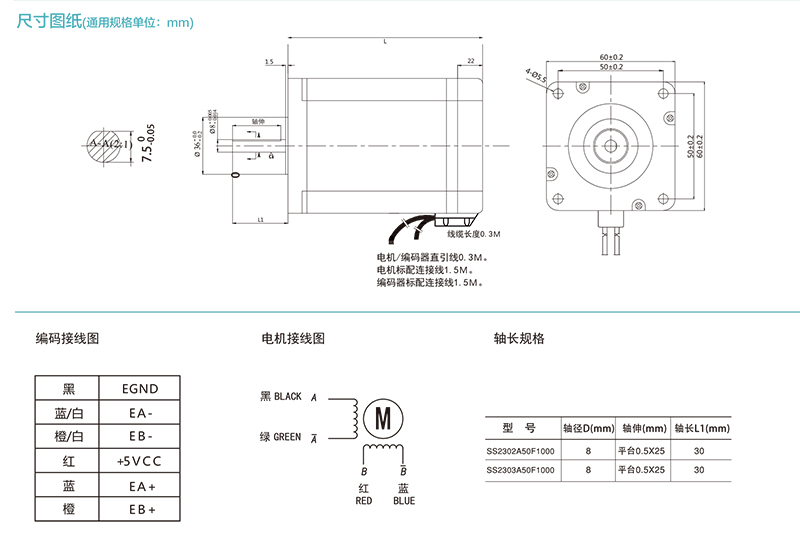

■ 60mm系列閉環步進電機尺寸圖及接線圖
