■57PG系列行星減速步進電機特性
57PG系列行星減速箱步進電機特點：
1、 低噪聲，噪聲≦60dB;
2、 長壽命，壽命到達8000H;
3、 高精度，一級減速(減速箱長度42mm)回轉精度≦15arcmin,二級減速(減速箱長度52mm)回轉精度≦25arcmin;
4、 超大扭矩輸出，高效率，一級減速(減速箱長度42mm)效率95%，二級減速(減速箱長度52mm)效率90%，多種減速比選擇。
■57PG系列齒輪減速步進電機選型參數(shù)表
|
型號 |
保持轉矩 |
額定電流 |
基本 步進角 |
減速比 |
最大力矩 |
速度 范圍 |
引線數(shù) |
電機 長度 |
減速箱長度 |
|
|
單出軸 |
雙處軸 |
Deg. |
A |
Deg. |
N.m |
r/min |
pin |
mm |
mm |
|
|
57PG1450-005 |
57PG1451-005 |
4 |
4.5 |
0.36 |
1:5 |
3 |
0-240 |
4 |
54 |
53 |
|
57PG1400-005 |
57PG1401-005 |
6 |
4 |
0.36 |
1:5 |
6 |
0-240 |
4 |
77 |
53 |
|
57PG1450-010 |
57PG1451-010 |
6 |
4.5 |
0.18 |
1:10 |
6 |
0-120 |
4 |
54 |
53 |
|
57PG1400-010 |
57PG1401-010 |
8 |
4 |
0.18 |
1:10 |
8 |
0-120 |
4 |
77 |
53 |
|
57PG2450-020 |
57PG2451-020 |
10 |
4.5 |
0.09 |
1:20 |
10 |
0-60 |
4 |
54 |
70 |
|
57PG2400-020 |
57PG2401-020 |
12 |
4 |
0.09 |
1:20 |
12 |
0-60 |
4 |
77 |
70 |
■57PG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
57PG1450-005 57PG1451-005 57PG1400-005 57PG1401-005 57PG1450-010 57PG1451-010 57PG1400-010 57PG1401-010 57PG2450-020 57PG2451-020 57PG2400-020 57PG2401-020 |
MD2545 |

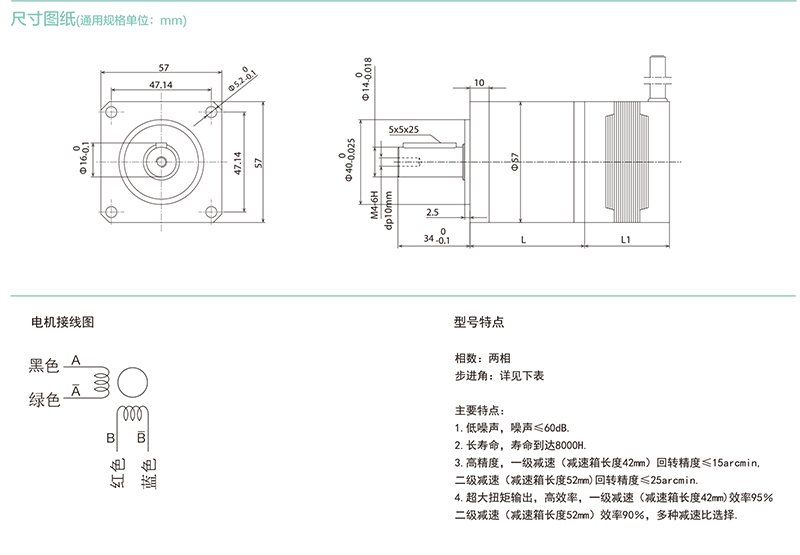

■57PG系列行星減速步進電機尺寸圖及接線圖
